Tại sao cảm biến gia tốc Dytran được lựa chọn trong kiểm thử va đập hàng không

Bài viết phân tích vì sao dòng cảm biến này trở thành lựa chọn ưu tiên trong các bài thử va đập, sốc và rung động tần số cao ngành hàng không - quốc phòng.

1. Đặc thù của kiểm thử va đập hàng không

Các bài thử trong hàng không – quốc phòng có thể bao gồm thử nghiệm ghế thoát hiểm, hệ thống dù, mô phỏng va chạm kết cấu hoặc đánh giá khả năng chịu sốc của thiết bị điện tử.

So với phép đo NVH thông thường, các bài thử này có một số đặc điểm cần đặc biệt lưu ý:

• - Gia tốc cực lớn trong thời gian cực ngắn: Xung va đập có thể đạt hàng nghìn g chỉ trong vài milli giây, đòi hỏi cảm biến phải đáp ứng tức thời mà không bị bão hòa hoặc trễ tín hiệu
• - Dải tần số rất rộng: Xung sốc chứa thành phần tần số cao lên đến hàng chục kHz, cần cảm biến có tần số cộng hưởng riêng đủ cao để không gây méo tín hiệu đo
• - Môi trường khắc nghiệt: Nhiệt độ thay đổi lớn, độ ẩm, rung động nền cao và đôi khi có xung điện từ mạnh từ thiết bị kích nổ hoặc hệ thống pyrotechnic trong thử nghiệm

2. Vì sao cảm biến Dytran phù hợp với phép đo sốc và va đập

Thiết kế cho dải đo gia tốc cực cao

Dòng cảm biến gia tốc Dytran chuyên dụng cho thử nghiệm va đập thường có dải đo lên đến hàng chục nghìn g - vượt xa dải đo của cảm biến gia tốc NVH thông thường (chỉ vài trăm g). Điều này cho phép cảm biến ghi nhận chính xác xung va đập mà không bị cắt tín hiệu, yếu tố sống còn trong phân tích an toàn hàng không.

Tần số cộng hưởng riêng cao

Cảm biến Dytran cho ứng dụng thử nghiệm va đập/va chạm được thiết kế với tần số cộng hưởng riêng rất cao, giúp giảm thiểu hiện tượng dao động dư sau xung - lỗi thường gặp khiến dữ liệu đo bị méo dạng và khó phân tích chính xác.

Độ bền cơ học và khả năng chịu quá tải

Trong thử nghiệm va đập thực tế, cảm biến có thể phải chịu xung vượt xa dải đo danh định nếu xảy ra sự cố ngoài dự kiến. Cảm biến Dytran nổi tiếng với khả năng chịu quá tải cao, giúp bảo vệ dữ liệu và thiết bị trong các tình huống thử nghiệm không lường trước.

Cấu trúc bền vững trong môi trường khắc nghiệt

Vật liệu và thiết kế cơ khí của Dytran được tối ưu để hoạt động ổn định trong điều kiện nhiệt độ khắc nghiệt và môi trường có xung điện từ mạnh - phổ biến trong các bài thử liên quan đến hệ thống hỏa thuật hoặc thiết bị kích nổ dùng trong thử nghiệm hàng không - quốc phòng.

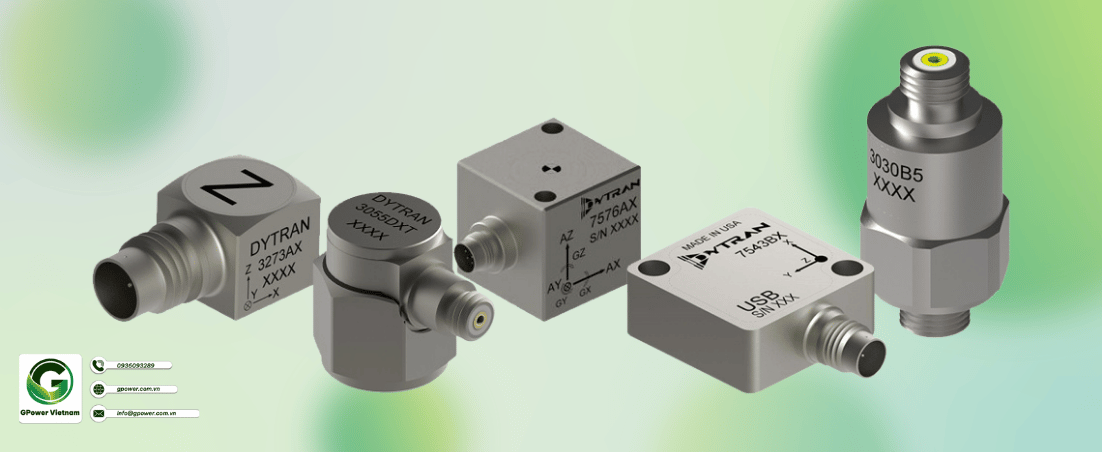

3. Một số dòng cảm biến gia tốc Dytran nổi bật

3.1. Dòng cảm biến 3 trục siêu nhỏ (Ultra-Miniature Triaxial IEPE)

Đây là thế mạnh cốt lõi làm nên tên tuổi của Dytran. Các cảm biến này được thiết kế cho các ứng dụng đo phân tích phương thái hoặc kiểm thử trong không gian cực kỳ chật hẹp mà không làm thay đổi khối lượng của vật thể.

• - Dytran 3023A Series: Dòng cảm biến 3 trục mini kinh điển với trọng lượng chỉ 3 gram. Sử dụng phần tử cảm biến bằng thạch anh đặt trong vỏ bằng Titanium hàn kín bằng tia laser, giúp bảo vệ thiết bị tối đa khỏi độ ẩm và bụi bẩn.
• - Dytran 3333A1: Phiên bản cải tiến siêu nhẹ chỉ nặng 2.3 gram và chiều cao chỉ 8.1 mm. Model này sử dụng đầu nối chuẩn M4.5x0.35 (nhỏ hơn 20% so với chuẩn công nghiệp thông thường), cho phép kết nối các loại cáp siêu mảnh vô cùng linh hoạt.
• - Dytran 3263A Series: Trọng lượng khoảng 5.6 gram, sử dụng vật liệu gốm áp điện kết hợp mạch điện tử độ nhiễu thấp, cho dải tần số đáp ứng rất rộng.

3.2. Dòng cảm biến tần số thấp & Giám sát kết cấu

Khi cần đo các độ rung tần số thấp của các công trình lớn, cầu đường hoặc khảo sát địa chấn, Dytran thiết kế các dòng cảm biến có độ nhạy cực cao.

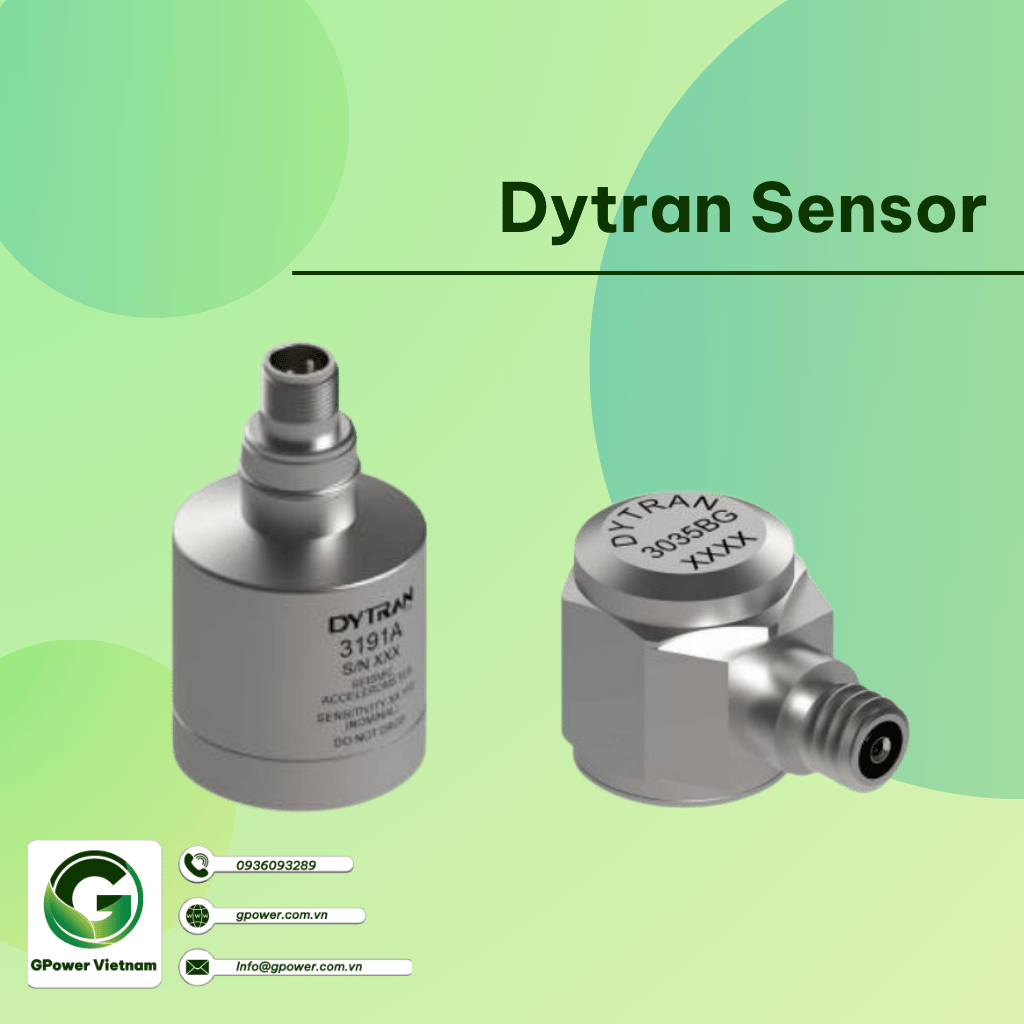

Dytran 3191 Series: Dòng cảm biến công nghiệp chuyên dụng cho giám sát kết cấu tòa nhà hoặc cầu đường. Thiết bị nổi bật nhờ khả năng bắt các rung động tần số rất thấp, tích hợp lớp vỏ thép không gỉ cách ly hoàn toàn và màng chắn Faraday để chống nhiễu điện trường.

3.3. Dòng cảm biến chịu nhiệt độ cao

Dành cho môi trường khắc nghiệt như hệ thống xả ô tô, động cơ máy bay, tuabin hoặc buồng đốt.

Dytran 3316M3: Dòng cảm biến siêu chịu nhiệt hoạt động ở chế độ điện tích với dải nhiệt độ làm việc kỷ lục từ -51°C đến +538°C. Cảm biến ứng dụng công nghệ cửa sổ bạc độc quyền của hãng để đảm bảo độ bền cơ học ở mức nhiệt độ cao.

3.4. Dòng cảm biến công nghiệp đa dụng

Dytran 3019 Series: Mẫu cảm biến 1 trục lý tưởng cho việc đo đạc và kiểm soát rung động của các loại máy móc quay, động cơ công nghiệp ở tần số cao.

3.5. Thiết bị ghi dữ liệu rung động tích hợp

Dytran 4400A: Thiết bị này không chỉ là một cảm biến 3 trục MEMS mà còn là một bộ ghi dữ liệu chạy pin. Thiết bị có kích thước nhỏ, tự động ghi lại toàn bộ dữ liệu gia tốc/rung trực tiếp vào thẻ nhớ SD bên trong mà không cần kết nối dây với máy tính khi đo.

4. Ứng dụng cảm biến gia tốc Dytran trong hàng không - quốc phòng

Cấu hình cảm biến cụ thể cần được lựa chọn dựa trên biên độ xung, thời gian xung, dải tần cần đo, nhiệt độ và phương pháp lắp đặt.

4. Các dòng cảm biến gia tốc nổi bật của Dytran

4.1. IEPE Accelerometers – Cảm biến gia tốc IEPE

Đây là dòng cảm biến phổ biến nhất của Dytran, tích hợp sẵn mạch khuếch đại tín hiệu (IEPE), giúp kết nối trực tiếp với hệ thống DAQ mà không cần bộ khuếch đại ngoài.

Đặc điểm nổi bật:

• - Dải tần rộng.
• - Độ nhạy cao.
• - Khả năng chống nhiễu tốt.
• - Lắp đặt và sử dụng đơn giản.
• - Phù hợp với các hệ thống thu thập dữ liệu hiện đại.

4.2. MEMS Accelerometers – Cảm biến gia tốc MEMS

Sử dụng công nghệ MEMS (Micro Electro Mechanical Systems), dòng cảm biến này phù hợp với các phép đo rung có tần số thấp hoặc gia tốc tĩnh.

Đặc điểm nổi bật:

• - Đo được cả gia tốc tĩnh và động.
• - Kích thước nhỏ gọn.
• - Độ ổn định cao.
• - Khả năng chịu va đập tốt.
• - Tiêu thụ điện năng thấp.

4.3. Triaxial Accelerometers – Cảm biến gia tốc 3 trục

Cho phép đo đồng thời gia tốc theo ba phương X, Y và Z chỉ với một cảm biến.

Đặc điểm nổi bật:

• - Thu thập dữ liệu đồng thời theo ba trục.
• - Giảm thời gian lắp đặt.
• - Độ chính xác cao.
• - Tiết kiệm không gian.

4.4. High Shock Accelerometers – Cảm biến đo sốc

Được thiết kế để đo các xung gia tốc rất lớn trong thời gian ngắn.

Đặc điểm nổi bật:

• - Dải đo lên tới hàng chục nghìn g.
• - Đáp ứng tần số cao.
• - Chịu va đập mạnh.
• - Thiết kế chắc chắn.

4.5. Miniature Accelerometers – Cảm biến gia tốc siêu nhỏ

Có kích thước và khối lượng rất nhỏ, hạn chế ảnh hưởng của cảm biến đến đối tượng đo.

Đặc điểm nổi bật:

• - Khối lượng cực nhẹ.
• - Độ nhạy cao.
• - Đáp ứng tần số rộng.
• - Dễ lắp đặt tại các vị trí hẹp.

4.6. Charge Mode Accelerometers – Cảm biến đầu ra điện tích

Dòng cảm biến chuyên dụng cho môi trường nhiệt độ cao hoặc điều kiện làm việc khắc nghiệt.

Đặc điểm nổi bật:

• - Hoạt động ở nhiệt độ cao.
• - Dải tần rộng.
• - Độ ổn định tốt.
• - Phù hợp với các phép đo chuyên sâu.

4.7. Automotive Test Accelerometers – Cảm biến dành cho thử nghiệm ô tô

Dytran cũng phát triển nhiều dòng cảm biến chuyên biệt cho ngành ô tô, đáp ứng các yêu cầu thử nghiệm theo tiêu chuẩn quốc tế.

Đặc điểm nổi bật:

• - Độ chính xác cao.
• - Khả năng chịu rung và sốc lớn.
• - Thiết kế nhỏ gọn.
• - Tương thích với nhiều hệ thống DAQ.

GPower Vietnam - Đối tác cung cấp giải pháp đo va đập hàng không

Với đặc thù kỹ thuật khắc nghiệt của kiểm thử va đập hàng không, doanh nghiệp cần một đối tác hiểu rõ cả thiết bị và bài toán thử nghiệm thực tế. GPower Vietnam mang đến giá trị đồng hành toàn diện:

• - Tư vấn lựa chọn cảm biến: Xác định đúng dòng cảm biến gia tốc Dytran phù hợp với từng loại xung va đập và điều kiện thử nghiệm cụ thể
• - Tư vấn nhà cung cấp: Kết nối trực tiếp với nguồn cung cấp chính hãng, đảm bảo chất lượng và nguồn gốc rõ ràng cho thiết bị đo trong ngành hàng không - quốc phòng
• - Tư vấn giải pháp tích hợp: Đảm bảo cảm biến hoạt động đồng bộ với hệ thống DAQ tốc độ cao, đáp ứng yêu cầu ghi nhận xung tần số cao
• - Hiệu chuẩn, bảo hành, bảo trì: Dịch vụ hiệu chuẩn định kỳ giúp cảm biến luôn duy trì độ chính xác qua nhiều chu kỳ thử nghiệm
