Thiết bị đo tiếng ồn và rung động hiện đại trong phòng thí nghiệm NVH

Một phòng thí nghiệm NVH hiện đại không chỉ là một căn phòng yên tĩnh với vài chiếc microphone. Đó là một hệ sinh thái thiết bị phức tạp, nơi mỗi công cụ đảm nhận một vai trò riêng biệt trong chuỗi đo lường - từ việc thu tín hiệu vật lý, chuyển đổi sang dữ liệu số, phân tích phổ tần số, cho đến xuất ra kết quả có thể sử dụng để đưa ra quyết định kỹ thuật. Hiểu rõ từng loại thiết bị là điều kiện tiên quyết để xây dựng và vận hành một phòng lab NVH đúng nghĩa.

Microphone Đo Âm Thanh (Measurement Microphone)

Microphone đo lường là thiết bị đầu vào cơ bản nhất trong mọi phòng lab NVH. Khác với microphone thông thường được tối ưu cho chất lượng âm nhạc, microphone đo lường được thiết kế để tái hiện tín hiệu âm thanh trung thực nhất có thể - không thêm, không bớt, không tô màu.

Loại microphone phổ biến nhất trong ứng dụng NVH ô tô là microphone tụ điện (condenser microphone) với màng rung bằng kim loại mỏng. Chúng có dải tần đo từ 20 Hz đến 20.000 Hz, đáp ứng toàn bộ dải nghe của con người, với độ nhạy cao và mức nhiễu nội tại cực thấp. Trong thực tế thử nghiệm, microphone được đặt tại nhiều vị trí khác nhau:

• - Tại vị trí tai người lái và hành khách để đo tiếng ồn nội thất (interior noise)
• - Bên ngoài xe theo cấu hình chuẩn của ECE R51 để đo tiếng ồn ngoại thất (pass-by noise)
• - Gần các nguồn phát âm thanh cụ thể như hộp số, quạt, hệ thống phanh để phân lập và định vị nguồn

Một thông số quan trọng khi chọn microphone là dải động (dynamic range) - tức khả năng đo chính xác cả âm thanh rất nhỏ lẫn rất lớn trong cùng một phép đo. Trong buồng câm, mức tiếng ồn nền có thể xuống dưới 15 dB - thấp hơn cả ngưỡng nghe thông thường của con người - và microphone phải đủ nhạy để làm việc ở môi trường đó.

Accelerometer (Cảm Biến Gia Tốc)

Nếu microphone là "tai" của phòng lab NVH, thì accelerometer là "tay" - công cụ cảm nhận rung động truyền qua kết cấu vật chất thay vì qua không khí.

Accelerometer đo gia tốc của một điểm trên kết cấu theo một hoặc nhiều trục. Loại phổ biến nhất trong NVH là accelerometer áp điện (piezoelectric), hoạt động dựa trên nguyên lý vật liệu áp điện phát ra điện áp khi chịu lực cơ học. Chúng có dải tần rộng (từ dưới 1 Hz đến hàng chục kHz), kích thước nhỏ gọn, và có thể gắn vào hầu hết bề mặt kết cấu mà không làm thay đổi đặc tính rung động của bộ phận được đo.

Trong một ca thử nghiệm NVH điển hình, có thể có hàng chục đến hàng trăm accelerometer được gắn đồng thời trên xe - tại chân động cơ, khung gầm, sàn xe, cột tay lái, ghế ngồi, và mọi điểm trung gian trên đường truyền rung động. Dữ liệu từ tất cả cảm biến được thu thập đồng bộ, cho phép kỹ sư vẽ bản đồ lan truyền rung động hoàn chỉnh qua toàn bộ kết cấu xe.

Ngoài accelerometer đơn trục truyền thống, các phòng lab hiện đại còn sử dụng accelerometer ba trục (triaxial accelerometer) để đo đồng thời rung động theo cả ba chiều không gian tại một điểm - tiết kiệm thời gian lắp đặt và cho cái nhìn toàn diện hơn về chuyển động của kết cấu.

Hệ Thống Thu Thập Dữ Liệu (Data Acquisition System - DAQ)

Microphone và accelerometer chỉ là đầu vào. Để dữ liệu từ hàng chục cảm biến đồng thời trở thành thông tin có thể phân tích, cần đến hệ thống thu thập dữ liệu (DAQ).

Một hệ thống DAQ trong phòng lab NVH bao gồm:

• - Bộ khuếch đại tín hiệu (signal conditioner/amplifier): Nâng mức tín hiệu yếu từ cảm biến lên đủ mạnh để xử lý, đồng thời lọc bỏ nhiễu điện tử
• - Bộ chuyển đổi tương tự-số (ADC - Analog to Digital Converter): Chuyển tín hiệu điện tương tự từ cảm biến thành dữ liệu số. Tốc độ lấy mẫu (sampling rate) phải ít nhất gấp đôi tần số cao nhất cần đo - để đo đến 20.000 Hz, tốc độ lấy mẫu tối thiểu phải là 40.000 mẫu/giây
• - Bộ đồng bộ hóa (synchronization unit): Đảm bảo tất cả kênh đo được lấy mẫu cùng một thời điểm, cho phép phân tích tương quan chính xác giữa các tín hiệu

Các hệ thống DAQ hàng đầu trong ngành NVH ô tô hiện nay, từ các thương hiệu như Brüel & Kjær, LMS (Siemens), hay HEAD acoustics, có thể xử lý đồng thời từ 16 đến hơn 1.000 kênh với tốc độ lấy mẫu lên đến 200.000 mẫu/giây mỗi kênh - đủ để nắm bắt mọi sự kiện âm học và rung động xảy ra trên xe trong thời gian thực.

Máy Phân Tích Tín Hiệu Và Phần Mềm NVH (Signal Analyzer & NVH Software)

Dữ liệu thô từ hệ thống DAQ - hàng triệu điểm số mỗi giây - chỉ trở thành thông tin hữu ích sau khi đi qua các thuật toán phân tích chuyên dụng.

Công cụ phân tích cốt lõi là phép biến đổi Fourier nhanh (Fast Fourier Transform - FFT), chuyển tín hiệu từ miền thời gian sang miền tần số. Thay vì nhìn thấy một đường cong rung động phức tạp theo thời gian, kỹ sư nhìn thấy phổ tần số - biểu đồ cho biết bao nhiêu năng lượng âm thanh hoặc rung động tồn tại ở từng tần số cụ thể. Từ đó, việc nhận diện nguồn gốc trở nên trực quan: tiếng hú motor điện ở 3.500 Hz, cộng hưởng tấm sàn ở 80 Hz, hay tiếng rít phanh ở 8.000 Hz đều hiện ra rõ ràng trên biểu đồ.

Các phần mềm NVH chuyên dụng hiện đại cung cấp thêm nhiều công cụ phân tích nâng cao:

• - Order tracking: Theo dõi các thành phần tần số đồng bộ với vòng tua động cơ hoặc tốc độ bánh xe, đặc biệt hữu ích để phân tích NVH powertrain
• - Transfer Path Analysis (TPA): Phân tích đóng góp của từng đường truyền rung động vào tiếng ồn nội thất - công cụ quan trọng nhất để quyết định can thiệp kỹ thuật ở đâu
• - Operational Deflection Shape (ODS): Hình ảnh hóa cách kết cấu xe biến dạng và rung động ở tần số cụ thể, giúp kỹ sư "nhìn thấy" rung động thay vì chỉ đọc số liệu
• - Sound Quality Metrics: Tính toán các chỉ số chất lượng âm thanh như loudness, sharpness, roughness, tonality - các thông số phản ánh cảm nhận chủ quan của con người thay vì chỉ đơn thuần là mức decibel

Hệ Thống Con Lăn Và Kích Rung (Chassis Dynamometer & Shaker System)

Để thử nghiệm NVH có ý nghĩa, xe phải được vận hành trong điều kiện có kiểm soát. Hai hệ thống thiết bị sau đây tạo ra những điều kiện đó ngay bên trong phòng lab.

Hệ thống con lăn (chassis dynamometer) cho phép xe vận hành ở các tốc độ và tải trọng khác nhau mà không cần di chuyển khỏi phòng thử nghiệm. Con lăn đặt dưới bánh xe xe mô phỏng lực cản từ đường và từ gió, trong khi toàn bộ hệ thống đo lường hoạt động bình thường. Đây là cách duy nhất để thực hiện thử nghiệm NVH lặp đi lặp lại ở cùng một điều kiện chính xác - điều không thể làm được khi chạy xe ngoài đường thực tế.

Hệ thống kích rung (shaker/vibration exciter) tạo ra rung động có kiểm soát đưa vào kết cấu xe hoặc linh kiện. Có hai loại ứng dụng chính:

• - Modal testing: Kích rung toàn thân xe hoặc từng linh kiện ở nhiều tần số để xác định tần số tự nhiên (natural frequency) và hình dạng dao động (mode shape). Đây là dữ liệu nền tảng để thiết kế xe không bị cộng hưởng ở dải tần số nguy hiểm
• - Road simulation: Sử dụng nhiều actuator gắn vào hệ thống treo để tái tạo chuyển động của xe trên các loại mặt đường khác nhau - đường nhựa bằng phẳng, đường đá, ổ gà - với biên độ và tần số được lập trình sẵn từ dữ liệu thu thập ngoài đường thực tế

Hệ Thống Camera Đo Rung Động Bằng Laser (Laser Vibrometer)

Đây là công nghệ tiên tiến cho phép đo rung động mà không cần tiếp xúc vật lý với bề mặt cần đo - giải pháp lý tưởng khi bề mặt quá nhỏ, quá nóng, quay tròn, hoặc quá nhạy cảm để gắn accelerometer.

Laser Doppler Vibrometer (LDV) chiếu tia laser lên bề mặt mục tiêu. Khi bề mặt rung động, ánh sáng phản xạ bị dịch tần số Doppler theo vận tốc chuyển động của bề mặt. Thiết bị đo sự dịch chuyển tần số này và tính ngược ra vận tốc và biên độ rung động với độ phân giải nanomet.

Phiên bản nâng cao hơn là Scanning Laser Vibrometer - tự động quét tia laser qua hàng trăm hoặc hàng nghìn điểm trên bề mặt kết cấu, tạo ra bản đồ rung động đầy đủ mà không cần gắn một cảm biến nào. Hình ảnh hóa kết quả bằng màu sắc cho phép kỹ sư nhìn thấy trực quan điểm nào trên tấm kim loại đang rung mạnh nhất, từ đó xác định vị trí cần gia cố hoặc bổ sung vật liệu tiêu âm.

Hệ Thống Định Vị Âm Thanh (Acoustic Camera / Sound Source Localization)

Khi một chiếc xe phát ra tiếng kêu lạ và kỹ sư cần biết chính xác vị trí phát sinh, acoustic camera là câu trả lời.

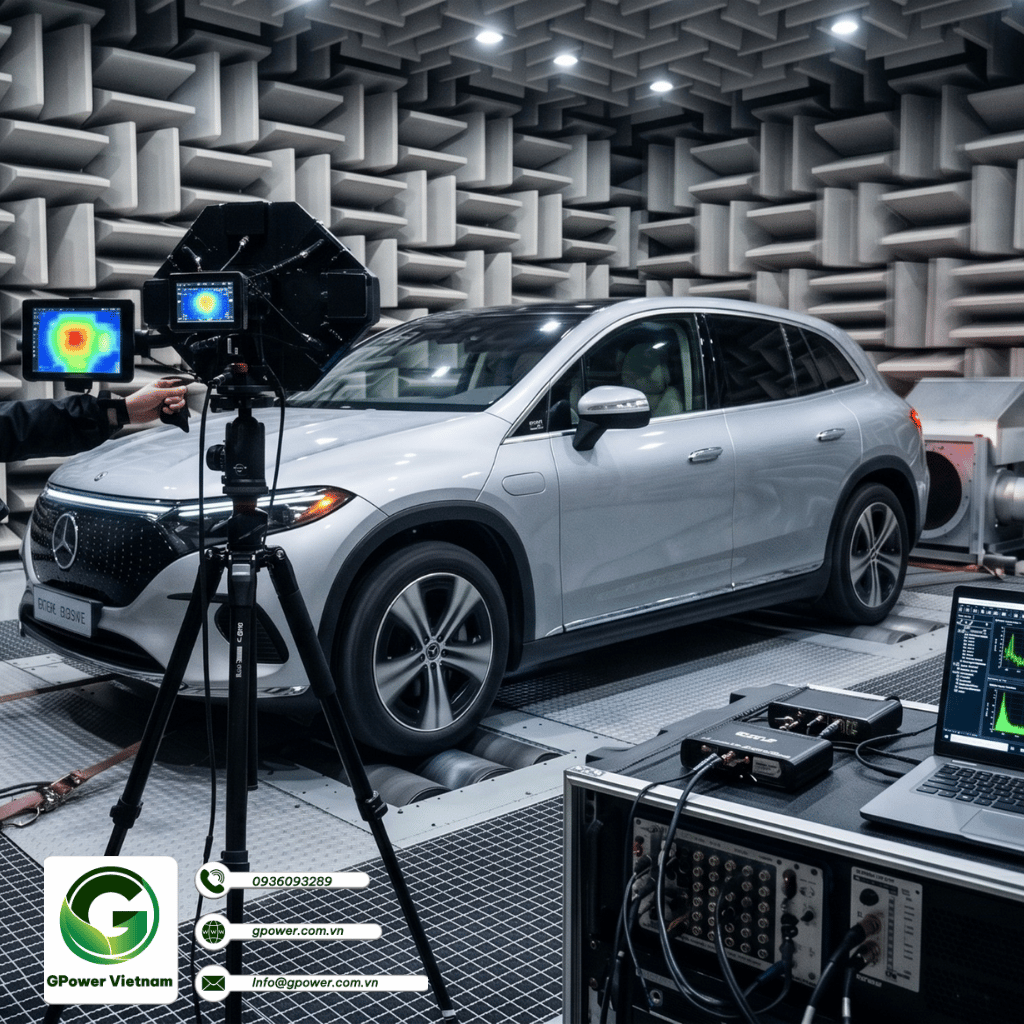

Một acoustic camera gồm một mảng nhiều microphone (từ vài chục đến vài trăm chiếc) sắp xếp theo sơ đồ bố trí cụ thể, kết hợp với camera thường để chụp ảnh xe. Phần mềm xử lý tín hiệu từ tất cả microphone đồng thời, tính toán hướng đến của âm thanh bằng kỹ thuật beamforming, và chồng lên ảnh xe một bản đồ màu sắc cho thấy điểm nào đang phát âm thanh mạnh nhất.

Kết quả là một hình ảnh trực quan - gần như là bức ảnh nhiệt của tiếng ồn - nơi màu đỏ chỉ nguồn âm mạnh và màu xanh chỉ vùng yên tĩnh. Một kỹ sư có thể trong vài phút xác định được rằng tiếng ồn đang đến từ góc dưới cửa xe trái, thay vì phải mày mò hàng giờ để tìm kiếm bằng tai hoặc microphone đơn lẻ.

Bảng Tổng Hợp Thiết Bị NVH Theo Ứng Dụng

Xu Hướng Phát Triển Thiết Bị NVH

Phòng lab NVH hiện đại đang chuyển dịch mạnh theo hai hướng chính.

Thứ nhất là tích hợp đo lường NVH vào xe trong điều kiện thực tế (on-board NVH measurement). Thay vì chỉ đo trong phòng lab, các bộ thiết bị thu nhỏ được lắp cố định trên xe nguyên mẫu, thu thập dữ liệu liên tục trong suốt hành trình thử nghiệm trên đường thực. Dữ liệu được truyền không dây về trung tâm xử lý trong thời gian thực, rút ngắn đáng kể chu kỳ phát triển.

Thứ hai là ứng dụng trí tuệ nhân tạo trong phân tích NVH. Các thuật toán học máy được huấn luyện trên kho dữ liệu đo lường khổng lồ có khả năng tự động nhận diện nguồn âm thanh, phân loại loại tiếng ồn, và thậm chí dự đoán mức NVH của một thiết kế mới trước khi nguyên mẫu vật lý được chế tạo - mở ra khả năng tối ưu hóa NVH ngay trong giai đoạn thiết kế thuần kỹ thuật số.

Thiết bị đo tiếng ồn và rung động trong phòng lab NVH không phải là những công cụ đơn lẻ - chúng là một hệ thống tích hợp, nơi mỗi thiết bị bổ trợ lẫn nhau. Từ microphone nhỏ bằng ngón tay đến hệ thống con lăn nặng hàng tấn, tất cả đều phục vụ một mục tiêu duy nhất: đảm bảo rằng mọi quyết định kỹ thuật về NVH đều được xây dựng trên nền tảng dữ liệu chính xác, đáng tin cậy và có thể tái hiện.

Trong một ngành mà cảm nhận của khách hàng quyết định thành bại của sản phẩm, đầu tư vào thiết bị đo lường NVH đúng nghĩa là đầu tư trực tiếp vào chất lượng của chiếc xe - và vào uy tín dài hạn của thương hiệu.
