Cảm Biến Lực Và Momen Xoắn Đa Trục Trong NVH Testing

Bài viết này phân tích vai trò, nguyên lý và ứng dụng của cảm biến lực - momen đa trục trong thử nghiệm NVH, đồng thời giới thiệu các dòng sản phẩm tiêu biểu của Kistler - một trong những thương hiệu hàng đầu thế giới trong lĩnh vực này.

Vì Sao Chỉ Đo Rung Động Là Chưa Đủ?

Trong nhiều bài toán NVH, đo gia tốc hoặc âm thanh chỉ cho thấy "hiện tượng" - ví dụ vô lăng rung ở 80 km/h, hay ghế ngồi bị rung ở một dải tốc độ động cơ nhất định. Nhưng để biết "vì sao" hiện tượng đó xảy ra, kỹ sư cần đo được lực và momen xoắn thực tế truyền qua từng điểm kết nối trong hệ thống - chân động cơ, khớp trục cardan, bạc lót hệ thống treo, hoặc điểm tiếp xúc giữa lốp và mặt đường.

Cảm biến lực và momen xoắn đa trục (multi-axis force/torque sensor) cho phép đo đồng thời nhiều thành phần lực (Fx, Fy, Fz) và momen (Mx, My, Mz) tại một điểm duy nhất - cung cấp bức tranh đầy đủ về tải trọng động tác động lên kết cấu, thay vì chỉ một con số lực đơn hướng như cảm biến lực truyền thống.

Nguyên Lý Hoạt Động

Phần lớn cảm biến lực - momen đa trục dùng trong NVH testing sử dụng công nghệ áp điện (piezoelectric) dựa trên tinh thể thạch anh (quartz), nhờ độ cứng cơ học cao và tần số tự nhiên (natural frequency) lớn - yếu tố then chốt cho phép đo động ở tần số cao:

• Cảm biến áp điện đa trục: Nhiều đĩa thạch anh được xếp lớp và định hướng theo các trục khác nhau bên trong một khối cảm biến duy nhất. Khi có lực hoặc momen tác động, mỗi lớp thạch anh sinh ra điện tích tỷ lệ với thành phần lực dọc theo trục nhạy của nó. Tín hiệu điện tích được truyền qua các đầu nối riêng biệt cho từng nhóm lực và momen

• Cảm biến strain gauge đa trục: Sử dụng nhiều cầu điện trở (Wheatstone bridge) bố trí tại các vị trí và góc khác nhau, phù hợp cho các phép đo tĩnh hoặc bán động với chi phí thấp hơn

Việc tách tín hiệu chính xác giữa các trục đòi hỏi thiết kế cơ khí đối xứng cao và hiệu chuẩn nhiễu chéo (crosstalk) nghiêm ngặt tại nhà máy - đây là điểm khác biệt kỹ thuật rõ rệt giữa cảm biến cao cấp và cảm biến phổ thông.

Các Thông Số Kỹ Thuật Cần Quan Tâm

• Số trục đo (3 trục hay 6 trục): Cảm biến 3 trục chỉ đo lực Fx, Fy, Fz; cảm biến 6 trục đo đầy đủ cả lực và momen (Fx, Fy, Fz, Mx, My, Mz) - cần thiết cho phân tích tải trọng phức tạp trong NVH

• Dải đo lực và momen (measuring range): Phải phù hợp với tải trọng thực tế tại điểm đo - ví dụ cảm biến cho chân động cơ có dải đo khác hoàn toàn so với cảm biến cho bạc lót thanh cân bằng hoặc điểm tiếp xúc lốp - đường

• Độ cứng cảm biến (rigidity): Cảm biến quá mềm so với kết cấu gốc sẽ làm thay đổi đặc tính động học tại điểm lắp đặt, gây sai lệch dữ liệu đo - tương tự hiệu ứng tải khối lượng ở accelerometer

• Nhiễu chéo giữa các trục (crosstalk): Tỷ lệ phần trăm sai số khi tín hiệu từ một trục "lẫn" sang trục khác - cảm biến áp điện chất lượng cao của Kistler thường đạt crosstalk dưới ±3,5%

• Tần số tự nhiên (natural frequency): Cần đủ cao để không gây méo tín hiệu khi đo lực động tần số cao - đây là lý do cảm biến áp điện thạch anh được ưu tiên trong NVH và crash testing hơn strain gauge truyền thống

Ứng Dụng Trong NVH Testing

Vai Trò Trong Phân Tích Đường Truyền NVH (Transfer Path Analysis)

Cảm biến lực - momen đa trục đóng vai trò trung tâm trong kỹ thuật phân tích đường truyền (Transfer Path Analysis - TPA) - phương pháp xác định lực kích thích tại nguồn (ví dụ chân động cơ) truyền qua kết cấu đến điểm cảm nhận (ví dụ vô lăng hoặc sàn xe) theo tỷ lệ đóng góp của từng đường truyền.

Kết hợp dữ liệu lực - momen tại điểm nguồn với hàm truyền (transfer function) đo được giữa các điểm, kỹ sư có thể xác định đường truyền nào đóng góp nhiều nhất vào rung động cảm nhận cuối cùng, so sánh hiệu quả của các phương án thiết kế bạc lót hoặc chân máy khác nhau trước khi chế tạo mẫu thử thực tế, và dự đoán ảnh hưởng khi thay đổi một thành phần trong hệ thống truyền động mà không cần thử nghiệm lại toàn bộ xe.

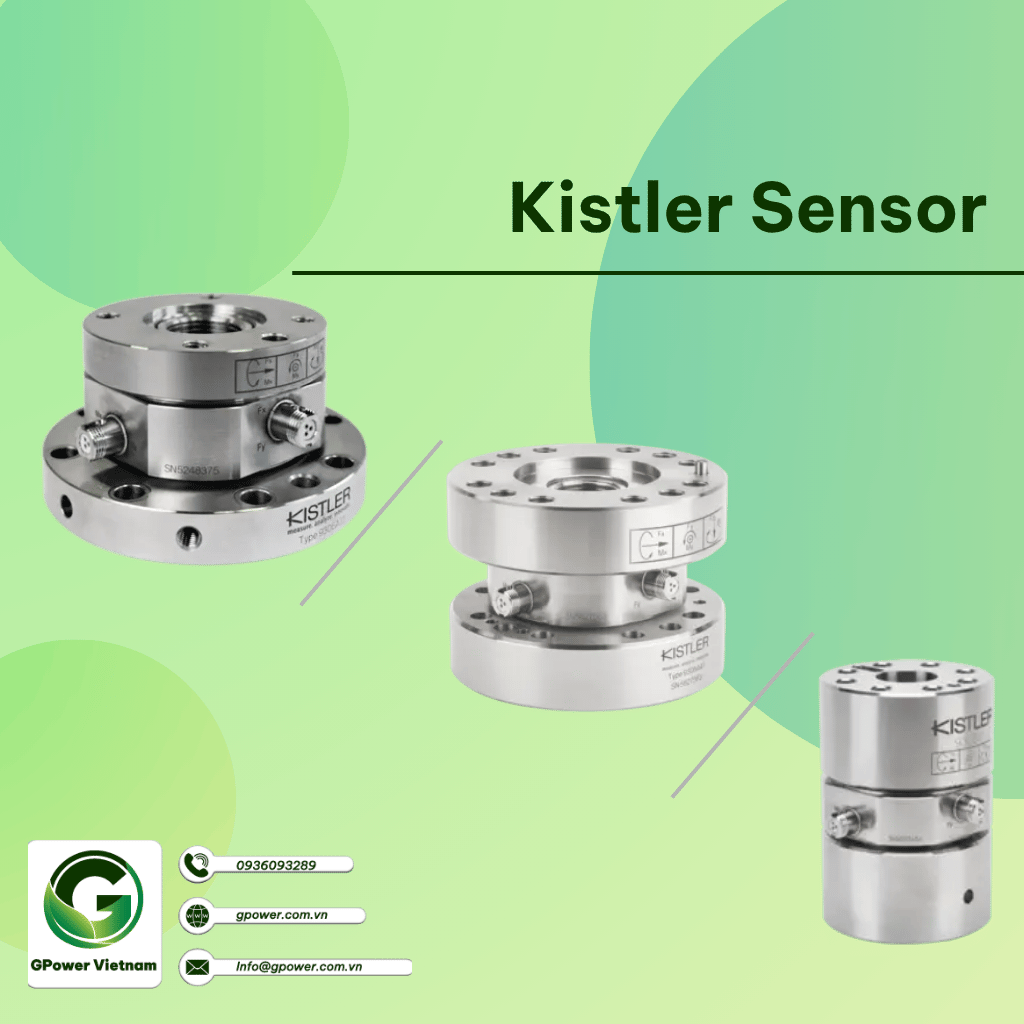

Các Dòng Sản Phẩm Cảm Biến Lực - Momen Đa Trục Của Kistler

Kistler (Thụy Sĩ) là một trong những thương hiệu dẫn đầu thế giới về cảm biến áp điện đo lực, momen xoắn và gia tốc, được ứng dụng rộng rãi trong phát triển và thử nghiệm ô tô, bao gồm NVH, độ bền, động lực học xe và crash test. Dưới đây là các dòng sản phẩm tiêu biểu liên quan đến đo lực - momen đa trục:

Kistler Type 9306A - Cảm biến lực/momen 6 trục

Đây là dòng cảm biến áp điện 6 thành phần (Fx, Fy, Fz, Mx, My, Mz) tích hợp trong một khối duy nhất, được ví như "một dynamometer hoàn chỉnh trong một cảm biến". Thông số kỹ thuật nổi bật: dải đo lực Fz từ −5 đến 10 kN, lực cắt Fx/Fy từ −5 đến 5 kN, momen đến ±200 N·m, tần số tự nhiên đo lực đạt khoảng 18 kHz, crosstalk thấp hơn ±3,5%. Kích thước nhỏ gọn (đường kính 62 mm, cao 90 mm) và đã được hiệu chuẩn sẵn, sử dụng ngay không cần căn chỉnh lại. Biến thể nhỏ hơn 9306A31 phù hợp cho không gian lắp đặt hạn chế.

Kistler Type 9347C (dòng 9317C/9327C/9347C/9367C/9377C) - Force link 3 thành phần

Dòng cảm biến lực dạng khối (force link) đo 3 thành phần lực trực giao Fx, Fy, Fz tại một điểm tác động bất kỳ. Ví dụ Type 9347C có dải đo Fz từ −30 đến 30 kN, Fx/Fy từ −15 đến 15 kN, tần số tự nhiên theo trục Fz đạt khoảng 10 kHz, độ cứng cz khoảng 1.300 N/µm - phù hợp cho các bài thử cần độ đáp ứng động cao như phân tích tải trọng chân máy hoặc bệ thử kết cấu.

Kistler RoaDyn Integra Series - Wheel force transducer (cảm biến lực bánh xe 6 thành phần)

Dòng cảm biến chuyên dụng lắp trực tiếp trên bánh xe để đo lực và momen truyền qua điểm tiếp xúc lốp - mặt đường trong điều kiện vận hành thực tế, phục vụ thu thập dữ liệu tải trọng đường (Road Load Data Acquisition - RLDA), thử nghiệm động lực học xe và độ bền. Ba phiên bản Integra 4, 5, 6 đo lực từ 25 đến 65 kN và momen từ 4 đến 12 kN·m, lắp được trên vành xe từ 15 đến 22 inch, phù hợp từ xe con đến SUV và xe thương mại.

Kistler Type 9350B - SmartCrash (cảm biến lực tích hợp điện tử cho crash test)

Phần tử đo lực áp điện tích hợp sẵn mạch xử lý tín hiệu, đo 3 thành phần lực trực giao Fx, Fy, Fz với dải đo rất rộng (Fx đến 500 kN; Fy, Fz đến 100 kN), có chức năng TEDS (lưu dữ liệu hiệu chuẩn và nhận diện cảm biến), được thiết kế chuyên biệt cho đo lực va đập tần số cao trong thử nghiệm crash test ô tô.

Những Lỗi Thường Gặp Khi Sử Dụng Cảm Biến Lực - Momen Đa Trục

• Bỏ qua ma trận hiệu chuẩn chéo: Dùng cảm biến mà không xác nhận đúng dữ liệu hiệu chuẩn crosstalk theo cấu hình lắp đặt thực tế sẽ gây sai số tích lũy giữa các trục

• Lắp đặt làm thay đổi độ cứng hệ thống: Cảm biến quá cứng hoặc quá mềm so với chi tiết gốc làm thay đổi đặc tính động học tại điểm đo, khiến kết quả không phản ánh đúng hệ thống thật

• Chọn dải đo không phù hợp: Dải đo quá lớn so với tải trọng thực tế làm giảm độ phân giải tín hiệu, trong khi dải đo quá nhỏ dễ gây quá tải và hỏng cảm biến

• Không đồng bộ tín hiệu với accelerometer: Trong phân tích TPA, lực và gia tốc cần được đo đồng bộ theo thời gian - lệch pha dù nhỏ cũng làm sai lệch kết quả phân tích đường truyền

GPower Vietnam - Giải Pháp Cảm Biến Lực Và Momen Xoắn Đa Trục Kistler

Chọn đúng cảm biến lực - momen đa trục - từ số trục đo, dải tải trọng, đến độ cứng phù hợp với hệ thống thật - đòi hỏi hiểu sâu cả về thiết bị và bài toán kỹ thuật cụ thể của khách hàng. GPower Vietnam đồng hành trong toàn bộ quá trình này:

• - Tư vấn lựa chọn cảm biến: Xác định đúng dòng sản phẩm Kistler phù hợp - từ 9306A cho đo 6 trục tổng hợp, dòng 9347C cho force link 3 thành phần, đến RoaDyn Integra cho đo lực bánh xe trong điều kiện vận hành thực tế

• - Tư vấn nhà cung cấp: Kết nối trực tiếp với nguồn cung cấp chính hãng Kistler, đảm bảo chất lượng, nguồn gốc rõ ràng và hỗ trợ kỹ thuật đầy đủ

• - Tư vấn giải pháp tích hợp: Đảm bảo cảm biến hoạt động đồng bộ với hệ thống DAQ và accelerometer trong cùng bài thử, phục vụ phân tích đường truyền NVH

• - Hiệu chuẩn, bảo hành, bảo trì: Dịch vụ hiệu chuẩn định kỳ, giúp cảm biến luôn duy trì độ chính xác qua thời gian sử dụng

Liên hệ ngay với GPower Vietnam để được tư vấn giải pháp cảm biến lực và momen xoắn Kistler phù hợp nhất cho phòng lab NVH của bạn - Hotline: 0936093289 | Email: info@gpower.com.vn
