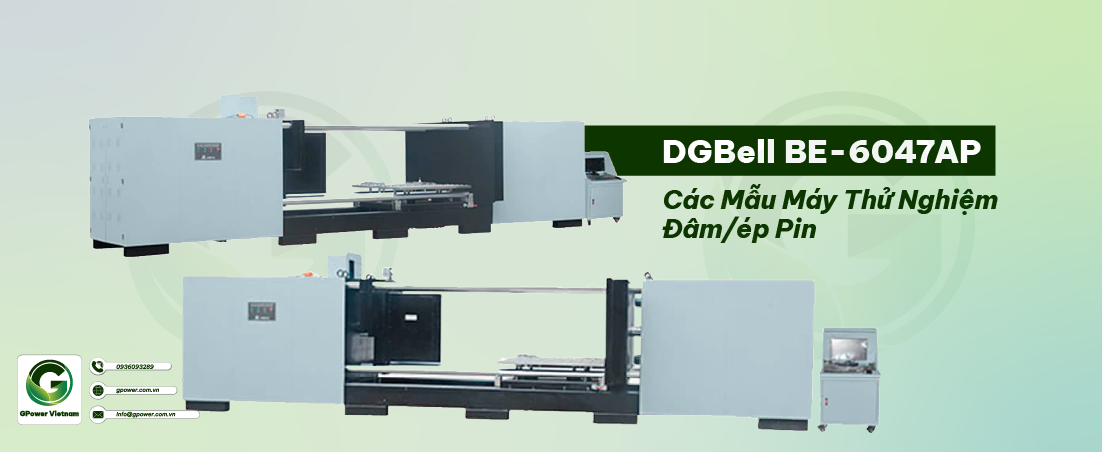

Máy thử nghiệm đâm/ép pin ngang
Tính năng chính
- - Truyền động xi lanh thủy lực kép, tiết kiệm năng lượng tới 30%. (Công nghệ cấp bằng sáng chế)
- - Quy trình có độ chính xác cao, truyền động servo điện-thủy lực.
- - Vận hành thiết kế nhân bản, quá trình lắp đặt mẫu dễ dàng hơn, quá trình vận hành không cần cúi xuống, tránh chấn thương.
- - Thiết bị bảo vệ an toàn chống cháy nổ kép.
- - Tiết kiệm không gian, nghiền nát và xuyên thấu 2 trong 1.
Tiêu chuẩn
- - UL 2580
- - ECE R100
Yêu cầu tiêu chuẩn liên quan
- Đối tượng thử nghiệm: Bộ hoặc hệ thống lưu trữ pin.
- Nghiền nát theo các điều kiện sau
- - Tấm nghiền: nửa hình trụ có bán kính 75 mm, chiều dài tấm phải lớn hơn kích thước ắc quy được nghiền nhưng ngắn hơn 1 m;
- - Hướng nghiền: Hướng X và Y (hướng lái ô tô gọi là trục X, một hướng nằm ngang khác vuông góc với hướng lái ô tô gọi là trục Y). Để đảm bảo an toàn cho các hoạt động thử nghiệm, các thử nghiệm có thể được thực hiện riêng biệt trên hai đối tượng thử nghiệm.
- - Mức độ nghiền: Dừng quá trình nghiền khi lực nghiền đạt 100 KN hoặc quá trình nghiền bị biến dạng bằng 30% tổng kích thước hướng nghiền của bộ pin, duy trì trong 10 phút.
- Sau khi thử nghiệm, quan sát nhiệt độ thử nghiệm trong 1 giờ.
Thông số kỹ thuật của máy thử nghiệm đâm/ép pin
Máy thử nghiệm đâm/ép pin ngang
Thiết bị an toàn
1. Thiết kế chống cháy, chống cháy nổ cho khu vực thử nghiệm
Khu vực thử nghiệm bao gồm tất cả các bộ phận chịu nhiệt độ cao và chống cháy (không có đường ống nhựa, dây điện, gioăng cao su, vòng đệm, chất bôi trơn, dầu, v.v.), giúp ngăn ngừa hư hỏng thiết bị do cháy nổ pin.
2. Thiết kế chống gỉ và chống ăn mòn cho khu vực thử nghiệm
Khu vực thử nghiệm phun bề mặt khung thép, thanh dẫn hướng được phủ crom cứng, có độ bền cao, thiết kế chống thấm nước, chống gỉ và chống ăn mòn, để tránh hiện tượng cháy, nổ khi thử nghiệm pin khi sử dụng nước chữa cháy để dập tắt thiết bị do các kết quả bất lợi.
3. Nút dừng khẩn cấp
Công tắc dừng khẩn cấp, dừng khẩn cấp tất cả các thử nghiệm, đồng thời cắt nguồn điện để tránh nguy cơ ngắn mạch.
4. Thiết bị bảo vệ giới hạn nghiền
Xi lanh chính và xi lanh phụ được lắp đặt tương ứng với các thiết bị bảo vệ giới hạn trên và giới hạn dưới.
5. Bảo vệ quá áp của thiết bị
Hệ thống nguồn dầu được lắp đặt mô-đun bảo vệ áp suất hệ thống, khi áp suất vượt quá giá trị cài đặt, hệ thống mạch dầu sẽ tự động xả áp để bảo vệ mạch dầu và chủ. Cũng được cài đặt với bảo vệ quá dòng động cơ, bảo vệ giới hạn áp suất trên, bảo vệ quá tải hệ thống, bảo vệ trình tự pha, v.v.
6. Các khía cạnh khác của thiết kế an toàn
Thiết bị có độ an toàn về điện theo yêu cầu tiêu chuẩn quốc gia, có thể ngăn ngừa và loại bỏ hiệu quả các nguy cơ điện giật có thể xảy ra đối với nhân viên vận hành và bảo trì. Trong hoạt động bình thường, ngoài phần mạch điện của thiết bị, vỏ thiết bị, các bộ phận kim loại trong buồng thử nghiệm… sẽ không xuất hiện hiện tượng tích điện. Trong trường hợp xảy ra tai nạn, chẳng hạn như hỏa hoạn, rò rỉ, đoản mạch, v.v., thiết bị có thể tự động cắt nguồn điện đầu vào bên ngoài để bất kỳ bộ phận nào của thiết bị bên trong không được sạc.
7. Chống thấm khu vực thi
Mặt đất khu vực kiểm tra thiết bị đào mương thoát nước, sau khi phun nước chữa cháy, nước được xả ra bên ngoài qua mương thoát nước để thiết bị không bị đọng nước, rỉ sét. Tất cả các đường ống đều có mối nối chống thấm để đảm bảo an toàn cho mạch thiết bị và mạch dầu.
Một bộ gồm máy tính lớn, tủ máy tính, phần mềm điều khiển, hệ thống thu thập nhiệt độ và điện áp hiện tại, thiết bị ép đùn, hệ thống giám sát camera và máy tính, v.v.
