Thử nghiệm EMC

Bạn đã từng nghe thấy tiếng nhiễu "bíp bíp" phát ra từ loa máy tính khi điện thoại di động có cuộc gọi đến?

Hoặc màn hình tivi xuất hiện các đường sọc nhiễu khi một thiết bị công suất lớn như máy sấy tóc, máy xay sinh tố được bật ở gần đó?

Đó chính là những hiện tượng gây ra bởi nhiễu điện từ (Electromagnetic Interference - EMI).

Trong thế giới hiện đại, nơi hàng tỷ thiết bị điện tử đang hoạt động đồng thời, việc kiểm soát nhiễu điện từ trở thành một yêu cầu quan trọng để đảm bảo các thiết bị có thể vận hành ổn định, an toàn và không gây ảnh hưởng lẫn nhau.

Đây chính là lý do EMC (Electromagnetic Compatibility - Tương thích điện từ) trở thành một trong những tiêu chuẩn kỹ thuật bắt buộc trong quá trình phát triển và đưa sản phẩm ra thị trường.

1. Bản Chất Của EMC: Khái Niệm Và Cơ Chế

EMC (Electromagnetic Compatibility - Tương thích điện từ) là khả năng một thiết bị hoặc hệ thống điện tử có thể hoạt động bình thường trong môi trường điện từ của nó mà không gây ra nhiễu điện từ vượt quá mức cho phép đối với các thiết bị khác xung quanh.

Để hiểu đúng về EMC, chúng ta cần bóc tách nó thành hai khía cạnh độc lập nhưng luôn đi song hành cùng nhau:

• - EMI (Electromagnetic Interference - Nhiễu điện từ): Khả năng phát thải nhiễu của thiết bị. Một thiết bị đạt chuẩn EMI nghĩa là nó vận hành "lịch sự", không phát ra năng lượng điện từ vượt ngưỡng làm ảnh hưởng đến các thiết bị khác.

• - EMS (Electromagnetic Susceptibility/Immunity - Độ nhạy/Kháng nhiễu điện từ): Khả năng chống chịu nhiễu của thiết bị. Một thiết bị đạt chuẩn EMS nghĩa là nó có "hệ miễn dịch" đủ tốt để hoạt động ổn định, chính xác ngay cả khi bị các sóng điện từ từ bên ngoài tấn công.

Nguyên tắc cốt lõi của EMC: Thiết bị của bạn không được làm phiền tới ai, và đồng thời cũng không được để thiết bị của ai làm phiền tới mình.

2. Các Nguồn Và Đường Truyền Nhiễu EMC Phổ Biến

Mọi hiện tượng nhiễu điện từ đều cần có ba yếu tố: Nguồn phát nhiễu, đường truyền nhiễu và thiết bị tiếp nhận nhiễu. Dựa trên cách thức năng lượng nhiễu di chuyển, người ta chia EMC thành hai nhóm chính:

Nhiễu truyền dẫn (Conducted Emission & Conducted Immunity)

Nhiễu lan truyền trực tiếp qua hệ thống vật lý như dây dẫn, đường lưới cấp nguồn hoặc cáp tín hiệu kết nối giữa các thiết bị:

• - Sụt áp và biến động điện áp (Voltage dips/interruptions): Hiện tượng điện lưới trồi sụt đột ngột do các tải lớn đóng ngắt, dễ gây lỗi vi xử lý hoặc sập nguồn thiết bị nhạy cảm.

• - Xung đột biến (Surge/Transients): Các xung điện áp cao xuất hiện trong thời gian cực ngắn (ví dụ do sét đánh gián tiếp hoặc đột biến dòng), có khả năng đánh thủng các linh kiện bán dẫn bên trong mạch.

• - Nhiễu hài (Harmonics): Do các bộ nguồn xung (SMPS) hoặc biến tần công nghiệp tạo ra, làm méo mó dạng sóng của dòng điện xoay chiều.

Nhiễu bức xạ (Radiated Emission & Radiated Immunity)

Nhiễu lan truyền vô hướng dưới dạng sóng điện từ xuyên qua không gian:

• - Bức xạ trường điện từ (Radio-frequency fields): Sóng phát ra từ các trạm viễn thông, điện thoại di động, bộ định tuyến Wi-Fi vô tình làm sai lệch các đường tín hiệu analog nhỏ của các mạch cảm biến.

• - Phóng tĩnh điện (ESD - Electrostatic Discharge): Hiện tượng tĩnh điện tích tụ trên cơ thể người hoặc bề mặt ma sát phóng thẳng vào vỏ, nút bấm hoặc cổng kết nối của thiết bị, gây đơ hệ thống hoặc cháy hỏng mạch vĩnh viễn.

3. Tại Sao Thiết Bị Điện Tử Bắt Buộc Phải Thử Nghiệm EMC?

Trong kỷ nguyên kết nối không dây bùng nổ, thử nghiệm EMC đã trở thành ranh giới quyết định sự sống còn của một sản phẩm công nghệ vì những lý do sau:

Tấm vé thông hành bắt buộc về mặt pháp lý

Thử nghiệm EMC hoàn toàn không phải là một tùy chọn mang tính khuyến khích, mà là luật định. Bạn không thể đưa sản phẩm ra thị trường nếu không đạt được các chứng nhận hợp chuẩn:

• - Thị trường Châu Âu (EU): Bắt buộc phải có dấu CE Marking, trong đó việc tuân thủ Chỉ thị EMC (EMC Directive) là yêu cầu tiên quyết.

• - Thị trường Mỹ (USA): Do Ủy ban Truyền thông Liên bang (FCC) quản lý nghiêm ngặt nhằm đảm bảo các thiết bị không phát xạ nhiễu vô tuyến bừa bãi.

• - Thị trường Việt Nam: Sản phẩm phải được đo kiểm và chứng nhận hợp quy (CR) theo các Quy chuẩn kỹ thuật quốc gia (QCVN) của Bộ Thông tin và Truyền thông trước khi lưu hành.

Đảm bảo an toàn tính mạng và an ninh hệ thống

Hãy tưởng tượng một thiết bị y tế như máy trợ tim bị nhiễu do sóng điện thoại và ngừng hoạt động, hay hệ thống phanh điện tử ABS trên ô tô bị kích hoạt sai lệch do ảnh hưởng từ radar thời tiết. Trong các lĩnh vực như y tế, hàng không, ô tô và tự động hóa công nghiệp, một lỗi EMC nhỏ cũng có thể phải trả giá bằng tính mạng con người.

Bài toán kinh tế tối ưu: "Phát hiện sớm, sửa rẻ"

Ngành công nghiệp điện tử hiện đại vận hành theo nguyên tắc tối ưu hóa chi phí nghiêm ngặt:

• - Giai đoạn thiết kế layout & sơ đồ mạch: Nếu phát hiện nguy cơ và xử lý ngay bằng cách thêm tụ lọc, hạt ferrite hoặc tối ưu đường đi dây (ground plane), chi phí sửa đổi gần như bằng 0.

• - Giai đoạn làm mẫu thử (Prototype): Nếu đo kiểm phát hiện lỗi, kỹ sư sẽ phải làm lại bo mạch (PCB), đặt lại linh kiện, chi phí tăng lên vài nghìn USD kèm theo trễ tiến độ dự án.

• - Giai đoạn đã sản xuất hàng loạt: Nếu sản phẩm bị cơ quan chức năng tuýt còi hoặc bị lỗi khi đến tay người dùng, chi phí thu hồi, đền bù thương hiệu và sửa đổi toàn bộ dây chuyền sản xuất có thể lên tới hàng triệu USD.

4. Tóm Tắt Các Hạng Mục Thử Nghiệm EMC Điển Hình

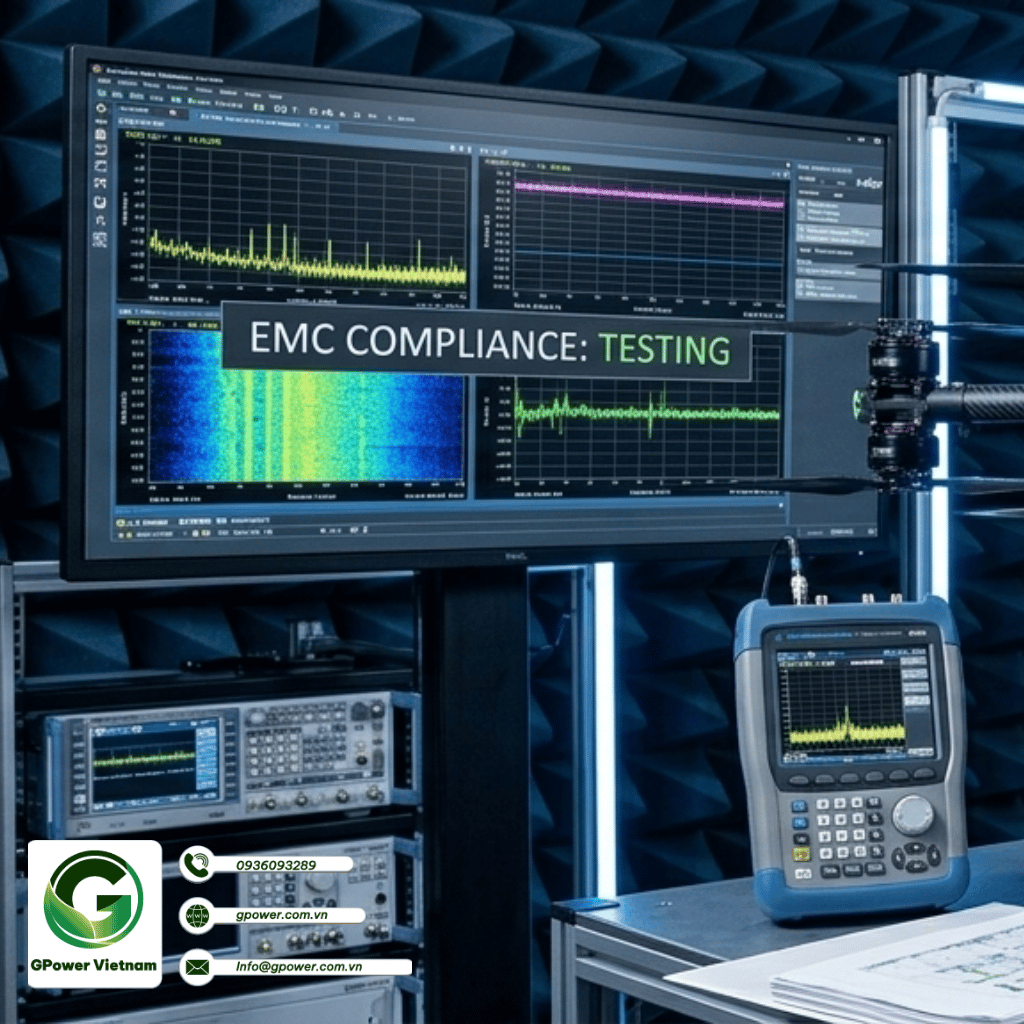

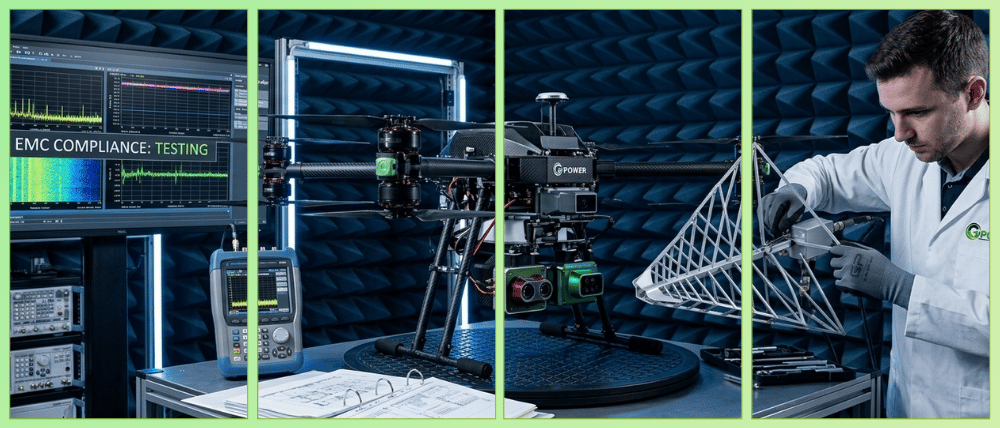

Để đạt chứng nhận, thiết bị phải trải qua chuỗi bài đo kiểm khắt khe trong phòng thí nghiệm chuyên dụng (buồng không phản xạ - Anechoic Chamber):

Kết luận

Một thiết bị điện tử xuất sắc không chỉ nằm ở hiệu năng xử lý mạnh mẽ hay thiết kế thời thượng. Nó phải là một thực thể vận hành "văn minh" và bền bỉ trong một không gian điện từ trường đầy biến động. Chủ động đầu tư vào thử nghiệm và tối ưu hóa thiết kế EMC chính là bước đi chiến lược bảo hiểm cho chất lượng, mức độ an toàn và sự thành công thương mại của sản phẩm.

GPower Vietnam tự hào cung cấp các giải pháp và thiết bị thử nghiệm toàn diện — từ hệ thống đo kiểm phá hủy, buồng tối anechoic, đến thiết bị phân tích tín hiệu chuyên sâu. Chúng tôi luôn sẵn sàng đồng hành cùng dự án của bạn để vượt qua các bài kiểm tra EMC khắt khe nhất, tự tin đưa sản phẩm chinh phục thị trường toàn cầu. Liên hệ với chúng tôi ngay hôm nay để được tư vấn giải pháp tối ưu nhất.
