Tiêu chuẩn máy kiểm tra phơi nhiễm lửa bên ngoài
Yêu cầu thử nghiệm tiêu chuẩn của thiết bị thử nghiệm đốt pack pin
- Đối tượng thử nghiệm: Pack pin và hệ thống.
- Nhiệt độ môi trường thử nghiệm phải trên 0°C, tốc độ gió không quá 2,5 km/h và yêu cầu SOC của pack pin là hơn 50%.

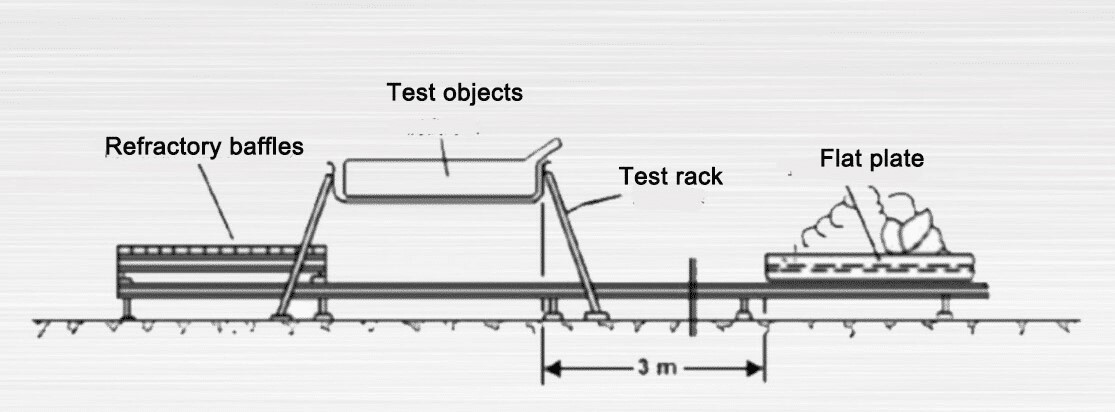

- Trong thử nghiệm, kích thước của tấm phẳng với xăng phải vượt quá kích thước ngang của đối tượng thử nghiệm thêm 20cm, không quá 50cm. Chiều cao của tấm phẳng không quá 8cm so với xăng. Đối tượng thử nghiệm nên được đặt ở giữa. Khoảng cách giữa mức xăng và đối tượng thử nghiệm được đặt thành 50cm. Bơm nước vào đáy tấm phẳng trước khi thử nghiệm. Sơ đồ ghi đĩa bên ngoài được hiển thị trong biểu đồ.
- Thử nghiệm giai đoạn 1: Làm nóng trước.
Đốt cháy xăng cách đối tượng thử nghiệm ít nhất 3m và sau 60 giây làm nóng sơ bộ, đặt tấm xăng bên dưới thiết bị thử nghiệm. Nếu kích thước tấm phẳng xăng quá lớn để di chuyển, bạn có thể sử dụng cách di chuyển đối tượng thử nghiệm và giá đỡ.
- Thử nghiệm giai đoạn 2: Đốt cháy trực tiếp.
Đối tượng thử nghiệm tiếp xúc trực tiếp với ngọn lửa trong 70 giây.
- Thử nghiệm giai đoạn 3: Đốt gián tiếp.

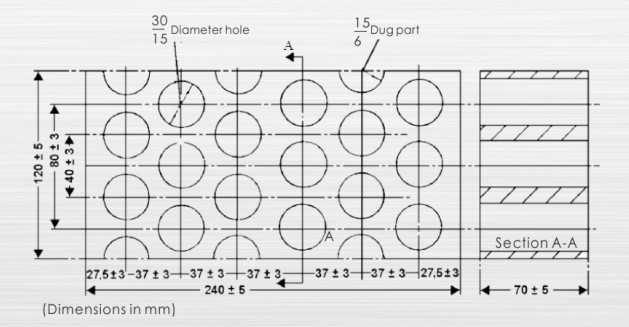

Che tấm xăng bằng các vách ngăn chịu lửa. Giữ đối tượng kiểm tra trong điều kiện này trong 60 giây. Ngoài ra, bằng sự đồng ý của cả hai bên, đối tượng thử nghiệm tiếp tục được tiếp xúc trực tiếp với ngọn lửa trong 60 giây nữa. Các vách ngăn chịu lửa được làm bằng gạch chịu lửa tiêu chuẩn. Kích thước lỗ sàng được thể hiện trong hình dưới đây. Vật liệu chịu lửa cũng có thể được thực hiện với tham chiếu đến kích thước này.
- Thử nghiệm Giai đoạn 4: Rời khỏi nguồn lửa.
Tháo tấm xăng hoặc đối tượng thử nghiệm. Sau đó quan sát trong 2h hoặc khi nhiệt độ bên ngoài đối tượng thử nghiệm giảm xuống dưới 45 ° C.

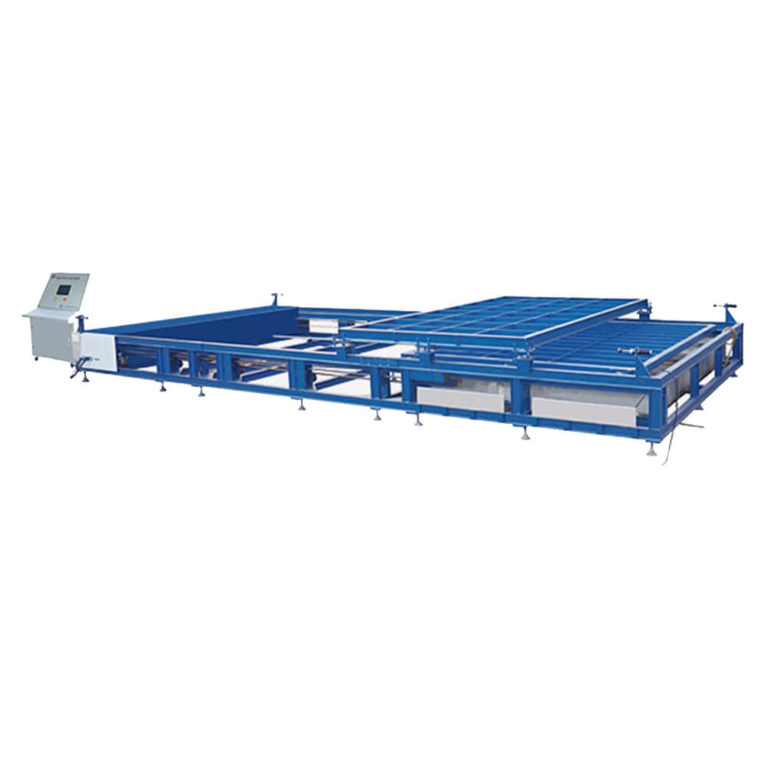

Thông số kỹ thuật của DGBell BE-8202
|
Tên sản phẩm |
Máy kiểm tra phơi nhiễm lửa bên ngoài |
|
|
Mẫu |
BE-8202-2500 |
BE-8202-3000 |
|
Không gian thử nghiệm |
W1500 X D2500 X H800mm |
W2000 X D3000 X H1000mm |
|
Kích thước thiết bị |
W7500 X D3700 X H960mm |
W8500 X D4200 X H960mm |
|
Giá di động |
W1500 X D3000 mm |
W2200 X D3200 mm |
|
Tối đa Tải trọng |
1000KG (2000KG, 3000KG có thể được tùy chỉnh) |
|
|
Người giữ đối tượng Tốc độ di chuyển |
6000mm / phút (Có thể điều chỉnh) |
|
|
Giá đỡ chịu lửa Tốc độ di chuyển |
6000mm / phút (Có thể điều chỉnh) |
|
|
Hệ thống điều khiển |
Màn hình cảm ứng PLC điều khiển chặt chẽ + điều khiển từ xa máy tính |
|
|
Chế độ đánh lửa |
Đánh lửa gói áp suất cao tự động |
|
|
Khoảng cách giữa tấm đốt và xăng |
Khoảng cách giữa xăng và đối tượng thử nghiệm có thể được điều chỉnh trong phạm vi 450cm ~ 550mm. 500mm mặc định; đáy của tấm xăng chứa đầy nước. |
|
|
Kích thước gạch chịu lửa |
Theo tiêu chuẩn ECER100, Kích thước gạch chịu lửa 240mm * 120mm * 70mm. |
|
|
Kích thước tấm xăng |
3 tấm xăng - có thể được thay đổi dễ dàng theo kích thước đối tượng thử nghiệm. chiều cao của tấm xăng không quá 80cm so với mức xăng |
|
|
Cung cấp năng lượng |
AC 380V, 7.0KW |
AC 380V, 8.0KW |
|
Trọng lượng |
Xấp xỉ 3.5 tấn |
Xấp xỉ 4.0 tấn |
|
Các yêu cầu khác |
Khu vực đánh lửa của tấm xăng có thể được điều chỉnh theo yêu cầu. Nạp xăng tự động. Điều khiển từ xa. Đánh lửa điện theo yêu cầu thử nghiệm. Hệ thống giám sát video, hệ thống chiếu sáng. |
|
